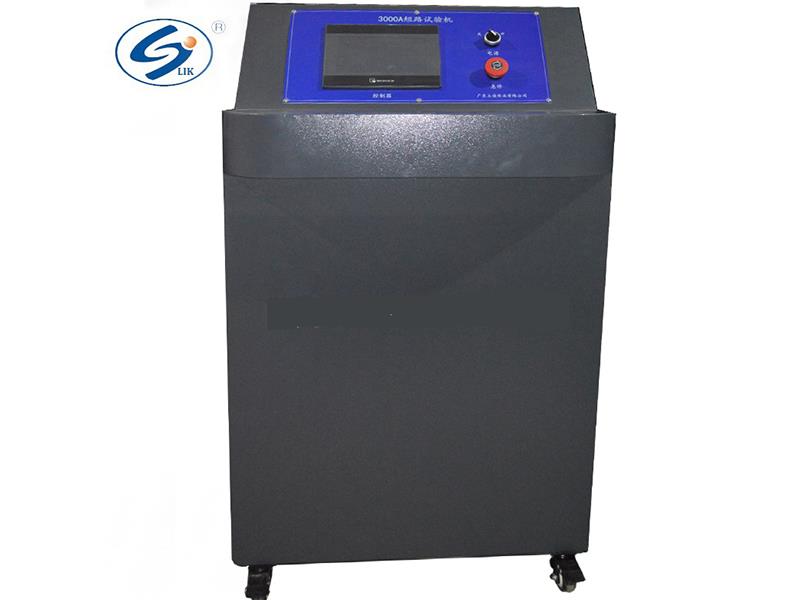

电池短路试验机

　　1、遥控大电流短路设备归纳多种电池短路试验机标准要求而设计，按标准要求短路设备必须符合内阻规模≤5mΩ，然后获得试验要求的zui大短路电流；另外，在短路设备的线路设计上也须可以承受大电流的冲击，所以我们选用了工业级直流电磁接触器及全铜接线柱和内部铜板导流，宽厚的铜板有效提高散热效果，使大电流短路设备更安全，有效削减试验设备的损耗，确保试验数据的准确性。

　　2、试验场所要求

　　本检验有一定危险性，检验时请用单独的试验机室进行检验，并在试验室开观察窗，以便记载电池短路时电压，电流数据。

　　1、电源：220V/50 Hz，1.1KW；

　　2、标准：500*500*900(W*D*H)MM；

　　3、配套的高温箱：内标准：550*450*550(W*D*H)MM；

　　4、设备总重量:150KG(左右）；

　　5、冲击电压：AC 1kv/1.2-50μs（峰值）1min；

　　6、可测电池zui大电压：100V；

　　7、直流照应时间：≤5μs；

　　8、短路电流：1000A；

　　9、设备内阻：≤5mΩ；

　　10、动作时间：吸合时间/开释时间≯30ms；

　　11、动作特性：冷态吸合电压≯66％Us；

　　12、冷态开释电压：≯30％Us，≮5％Us；

　　13、机械寿命：30万次；

　　14、电寿命：阻性负载5万次，感性负载：阻性负载60％le，2万次；

　　15、工作环境：温度-10℃~100℃湿度10~90%无凝露；
